MR電流互感器簡介

MR電流互感器為塑料外殼，全封閉，戶內型產品。適用于額定頻率50HZ或60HZ在電力系統中作電能計量、電流測量和繼電保護用。產品符合IEC60044-1;2003及GB1208-2006，電流互感器>標準。MR電流互感器導磁材料采用經退火處理的環形鐵芯饒制，以保證產品5P5、5P10或10P10級的準確限值系數；確保一次短路狀態下，產品不飽和，有效的保證繼電器動作。線圈浸漆處理，有效防止了產品受潮。一次為P1、P2；二次為1S1、1S2；當一次電流由P1流向P2時，二次電流由S1 經外部回路流向S2即為流向S2即為減級性。

特別提醒：當一次電流通過時，二次回路不得開路，否則有高壓產生。

MR電流互感器技術參數

1.額定一次電流：5~5000A

2.額定二次電流：5A或1A

3.額定電壓：0.72kV

4.額定頻率：50Hz或60Hz

5.額定負荷：1-30VA

6.計量準確級次：0.5,1.0,3.0

7.額定安全系數：FS≤5

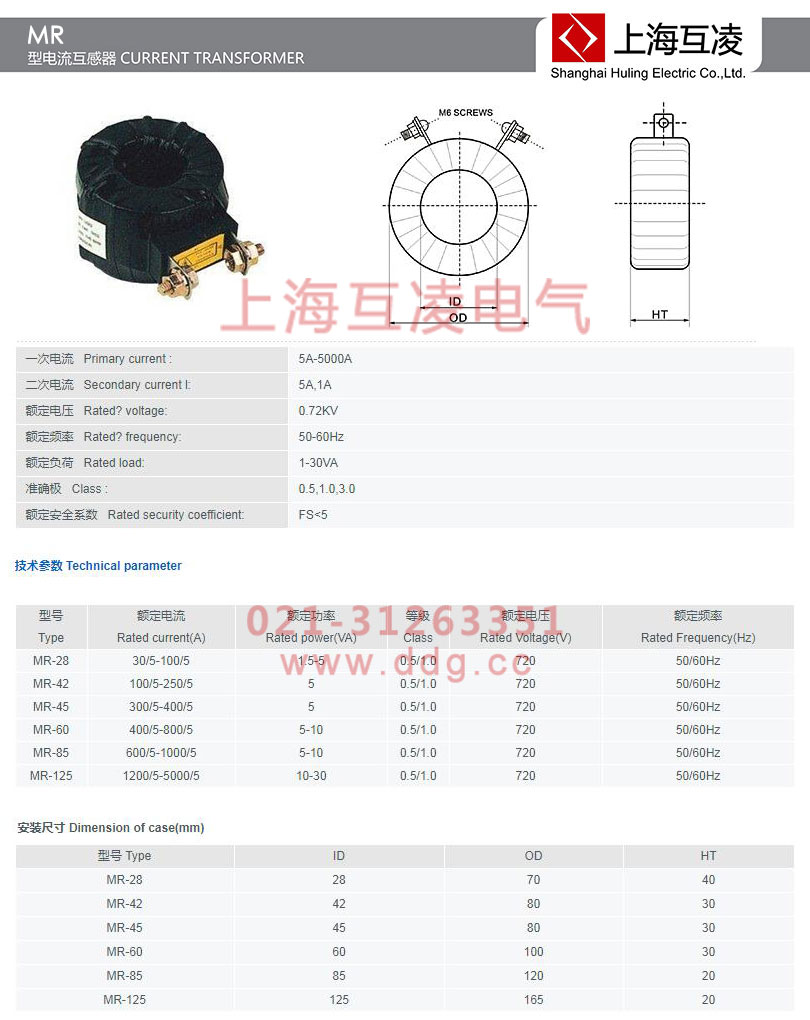

MR電流互感器選型手冊

MR電流互感器作用

像任何變壓器一樣，電流互感器具有初級繞組，核心和次級繞組，盡管一些變壓器（包括電流互感器）使用空氣核心。原則上，電流互感器和電壓互感器（普通型）之間的唯一區別在于，前者由“恒定”電流供電，而后者則以“恒定”電壓供電，其中“恒定”具有嚴格的電路理論意義。

MR電流互感器原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的二次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
