LDJ1-10Q/210-L電流互感器結構特點

LDJ1-10Q/210-L電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。

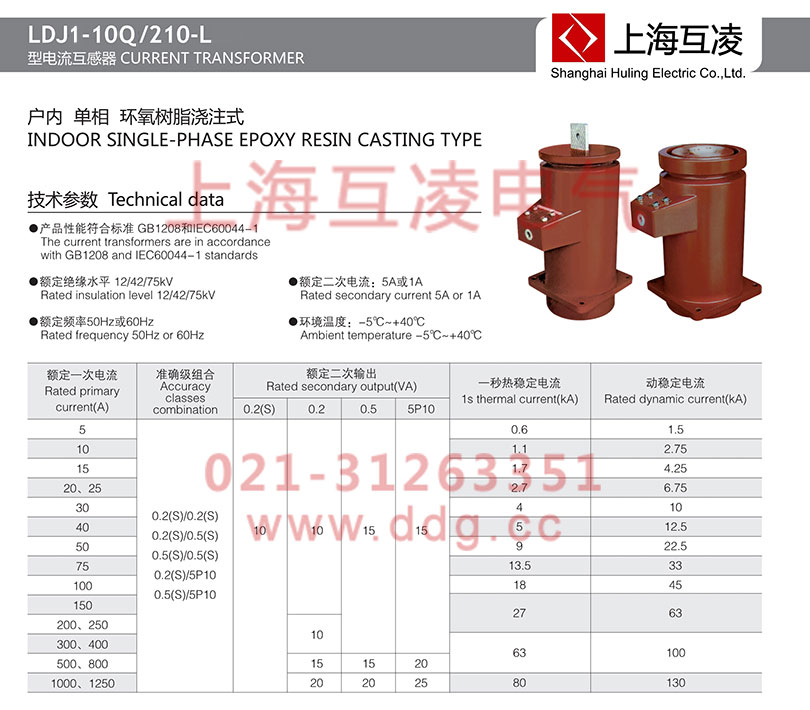

LDJ1-10Q/210-L電流互感器技術參數

1、產品性能符合標準：GB1208和IEC60044-1

2、負荷的功率因數：cosφ=0.8（滯后）

3、額定絕緣水平：12/42/75kV

4、額定頻率：50Hz或60Hz

5、環境溫度：-5°C~+40°C

6、額定二次電流為：5A或1A

7、表面爬電距離：大于530MM

8、儀器保安系數<10

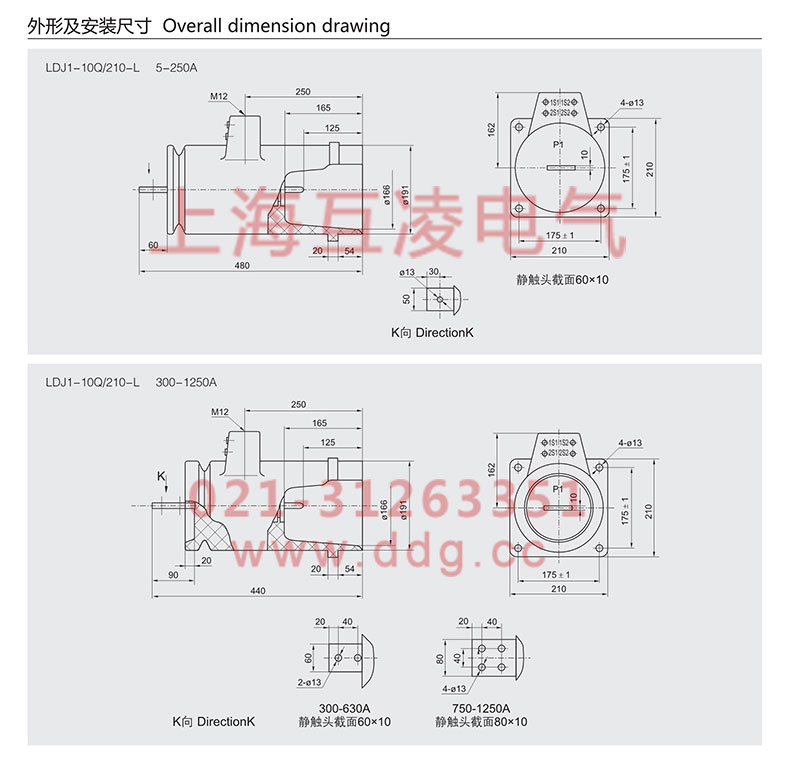

LDJ1-10Q/210-L電流互感器選型手冊

LDJ1-10Q/210-L電流互感器變比

LDJ1-10Q/210-L電流互感器注意事項

互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量?jī)x表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。

LDJ1-10Q/210-L電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

LDJ1-10Q/210-L電流互感器符號

第一字母：L—電流互感器

第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；J—零序

接地檢測用；W—抗污穢；R—繞組裸露式

第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—?dú)怏w絕緣介質；W—與微機保護專用

第四字母：B—帶保護級；C—差動保護；D—D級；Q—加強型；J—加強型ZG

第五數字：電壓等級 產品序號
