LAJ-10Q電流互感器簡介

LAJ-10Q電流互感器為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。本系列電流互感器分單匝式、復匝式、母線式三種。

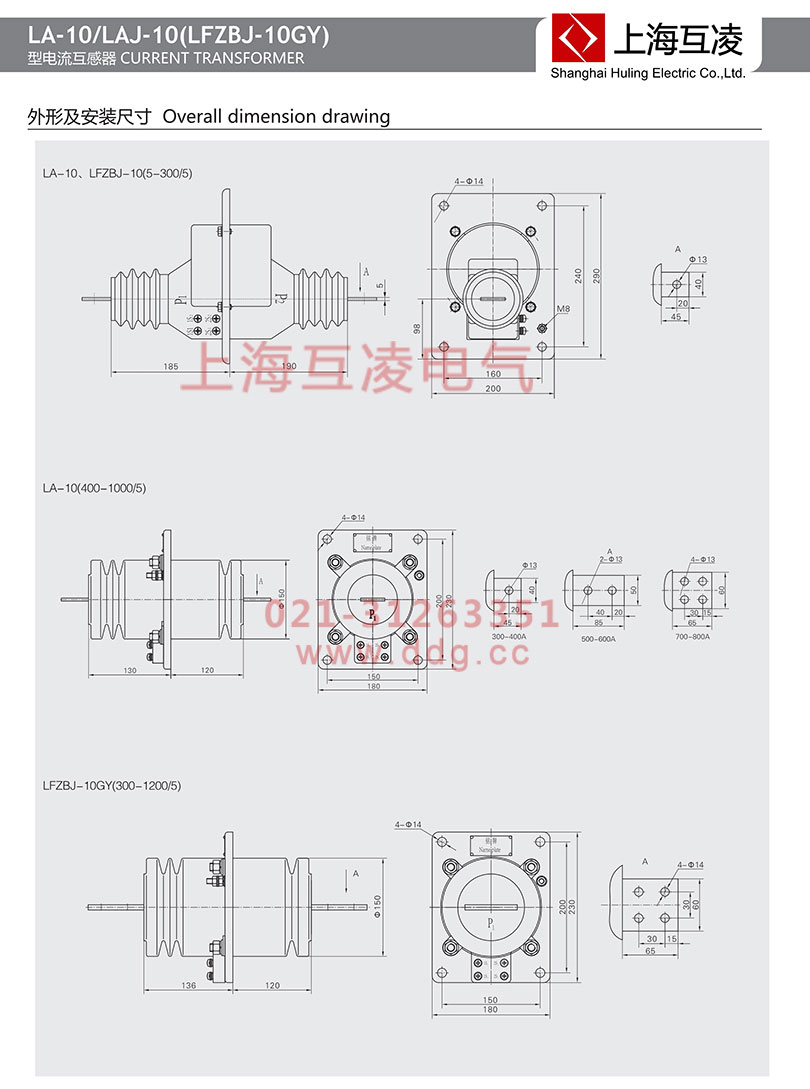

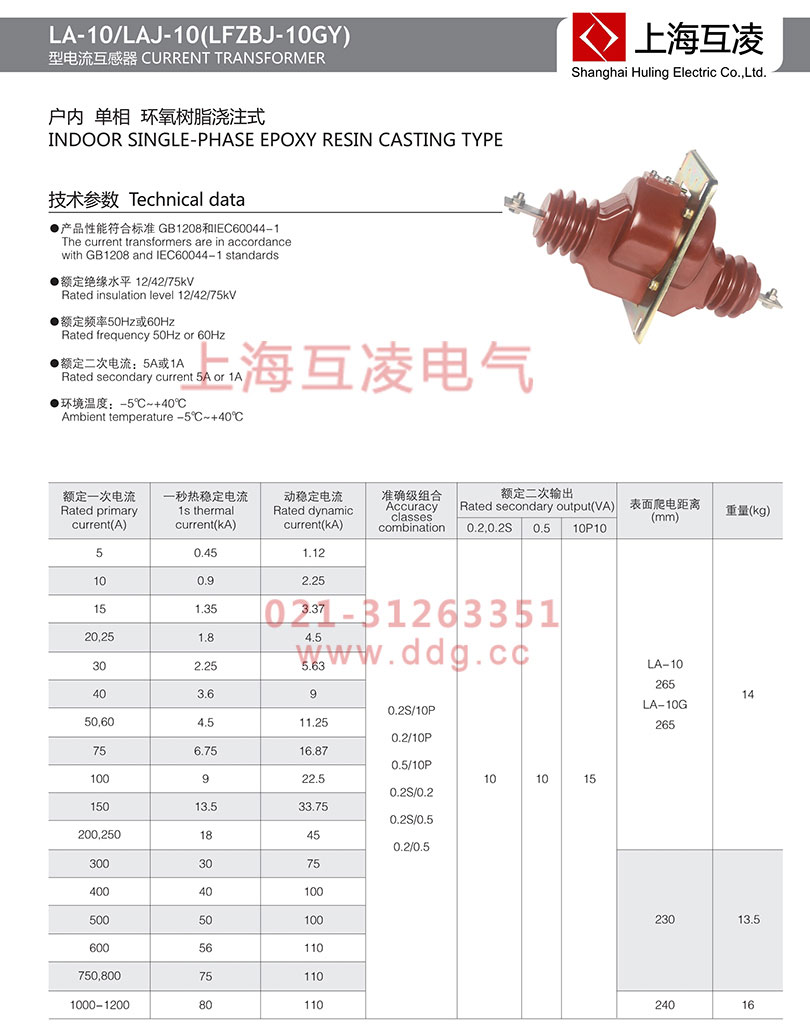

LAJ-10Q電流互感器技術參數

1、LAJ-10Q電流互感器額定絕緣水平：12/42/75kV

2、額定二次電流:5A或1A

3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表

4、污穢等級：全工況產品符合Ⅱ級污穢要求。

LAJ-10Q電流互感器變比

LAJ-10Q電流互感器選型手冊

LAJ-10Q電流互感器原理

是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

LAJ-10Q電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

LAJ-10Q電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
