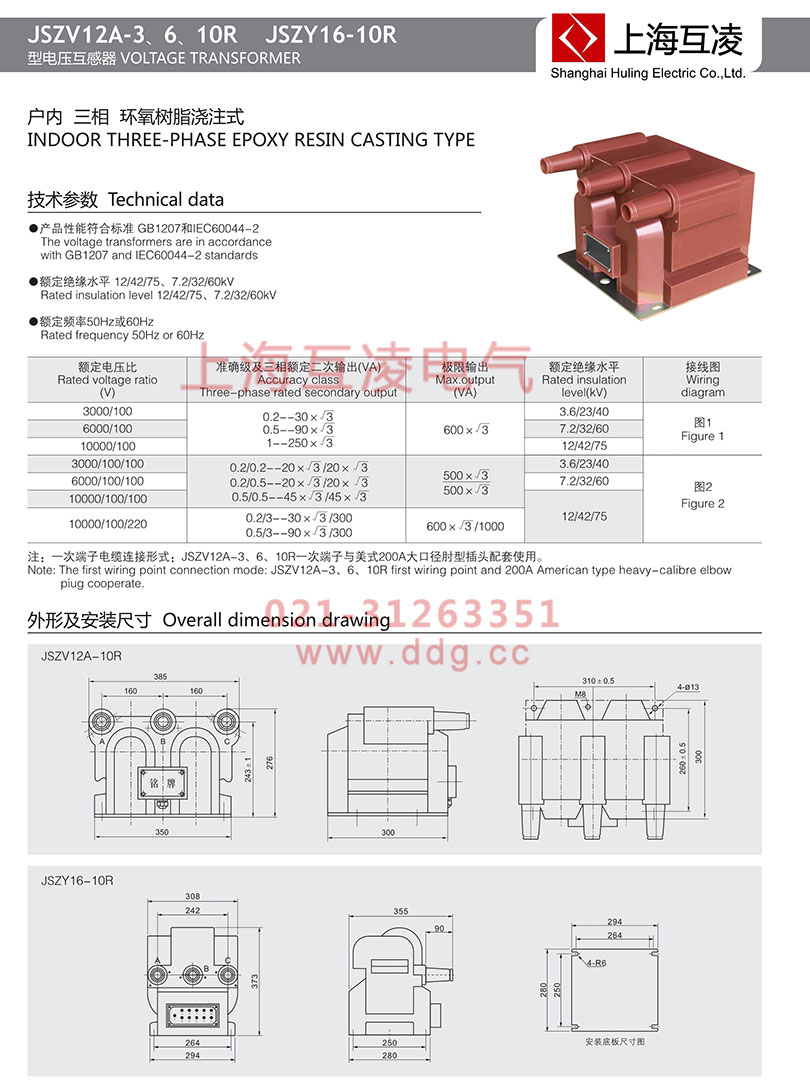

JSZV12A-6R電壓互感器變比

●注：一次端子電纜連接形式：JSZV12A-6R一次端子與美式200A大口徑肘型插頭配套使用。

JSZV12A-6R電壓互感器技術參數

● 負荷的功率因數COSΦ=0.8（滯后）；

● 海拔高度≤1000m，滿足Ⅱ級污穢等級；

● 產品性能符合標準：GB1207和IEC60044-2；

● 額定絕緣水平：12/42/75、7.2/32/60kV；

● 額定頻率：50Hz或60Hz。

JSZV12A-6R電壓互感器作用

本型號電壓互感器是專為XGW-12型戶外交流固定工金屬封閉開關而設計的。本型電壓互感器一次繞組帶熔斷器保護，不僅提供100V測量電壓，還提供220V操作電源供繼路器使用。

JSZV12A-6R電壓互感器結構特點

電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。

JSZV12A-6R電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（kV）。

例如：JSZV12A-6R表示三相澆注式電壓互感器，額定電壓6KV。
