JDZX10-6B電壓互感器使用條件及參數

1.海拔高度不超過3000米；

2.周圍環境溫度不高于+40C，不低于-5度；

3.周圍空氣的相對濕度不大于85%(20度)；

4.滿足II 污穢等級；

5.安裝場所無腐蝕性的氣體；

6.額定絕緣水平：JDZX10-6B型7.2/32/60kV 、JDZ10-10型12/42/75kV；

7.產品標準：GB1207和IEC60044-2；

8.產品表面爬電距離：滿足II級污穢等級；

9.負荷的功率因數：COS∮=08（滯后）。

JDZX10-6B電壓互感器概述

本型號電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZX10-3、6、10為Yo/ Yo/[連接，JDZXF10-3、6、10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz}60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。

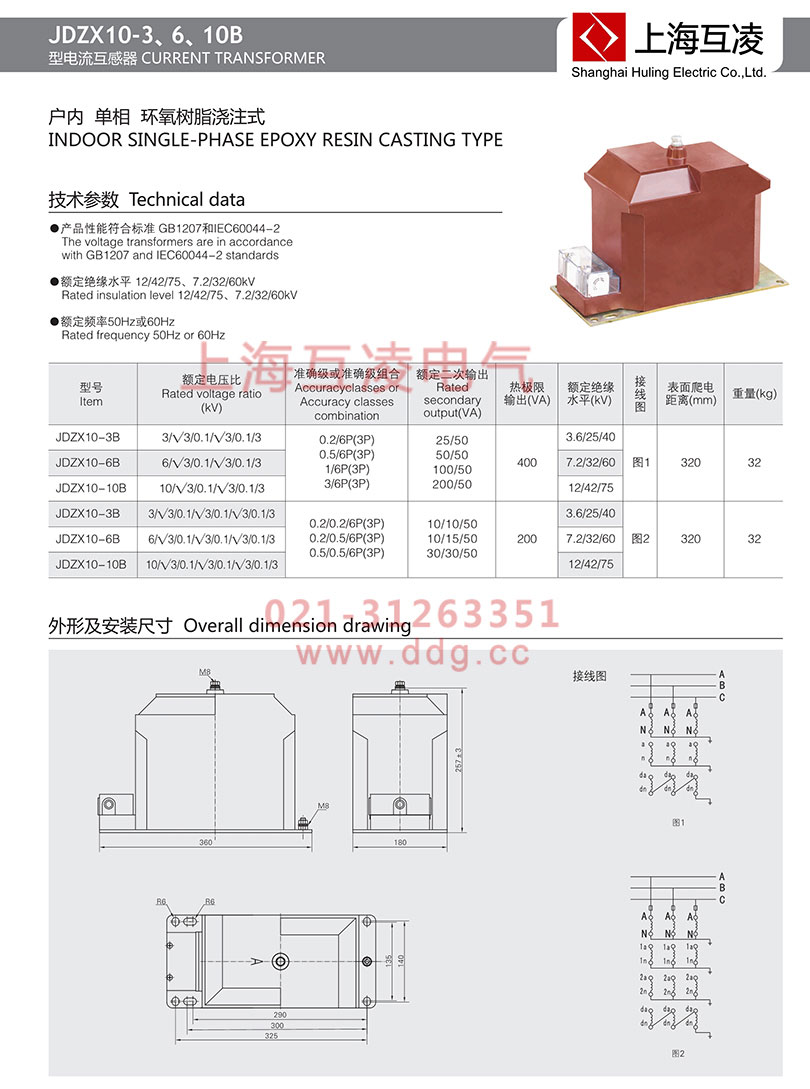

JDZX10-6B電壓互感器技術參數表

產品	額定電壓比（kV）	準確級或準確級組合	額定二次輸出（VA）	熱極限輸出（VA）	額定絕緣水平（kV）	表面爬電距離	重量
JDZX10-6B	6/√3/0.1/√3/0.1/3	0.2/6P(3P);0.5/6P(3P);1/6P(3P);3/6P(3P)	25/50;50/50;100/50;200/50	400	7.2/32/60	320	32
	6/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P);0.2/0.5/6P(3P);0.5/0.5/6P(3P)	10/10/50;10/15/50;30/30/50	200

JDZX10-6B電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

JDZX10-6B電壓互感器工作原理

其工作原理與變壓器相同，基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定，正常運行時接近于空載狀態。電壓互感器本身的阻抗很小，一旦副邊發生短路，電流將急劇增長而燒毀線圈。為此，電壓互感器的原邊接有熔斷器，副邊可靠接地，以免原、副邊絕緣損毀時，副邊出現對地高電位而造成人身和設備事故。

測量電壓互感器一般都做成單相雙線圈結構，其原邊電壓為被測電壓（如電力系統的線電壓），可以單相使用，也可以用兩臺接成V-V形作三相使用。實驗室用的電壓互感器往往是原邊多抽頭的，以適應測量不同電壓的需要。供保護接地用電壓互感器還帶有一個第三線圈，稱三線圈電壓互感器。三相的第三線圈接成開口三角形，開口三角形的兩引出端與接地保護繼電器的電壓線圈聯接。
