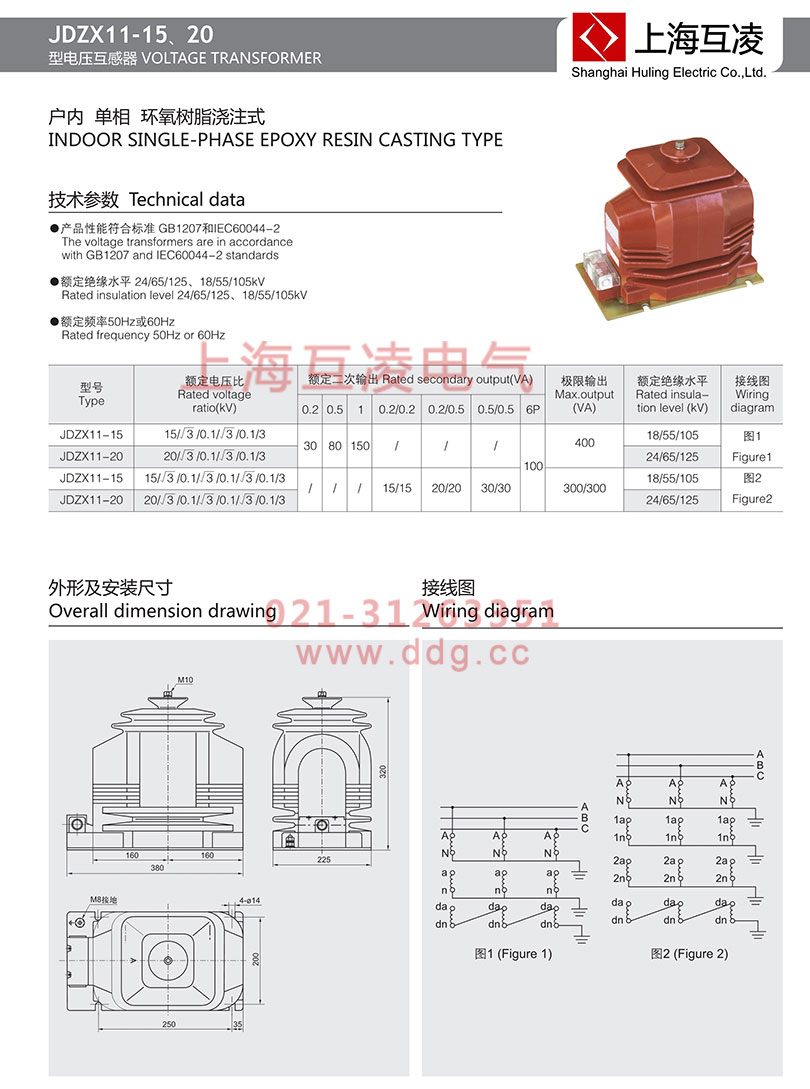

JDZX11-20電壓互感器概述

本系列電壓互感器為環氧樹脂絕緣全封閉結構， 耐污穢及潮濕，也適用于熱帶地區使用。該互感器體積小，重量輕，局部放電量小、抗過電壓能力強，適宜于任何位置、任何方向安裝。本型號電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。

JDZX11-20電壓互感器參數與安裝

安裝場所：戶內

環境溫度-25-40范圍內，空氣濕度不大于85%

海拔：海拔1000米以下使用

安裝場所沒有腐蝕性的氣體

局部放電水平符合GB1207《電壓互感器》標準。

污穢等級：Ⅱ級。

JDZX11-20電壓互感器變比

JDZX11-20電壓互感器選型

JDZX11-20電壓互感器結構特點

JDZX11-20電壓互感器的基本結構主要由繞組、鐵心和絕緣構成。單相雙繞組電壓互感器的兩個繞組：一次繞組和二次繞組。單相三繞組電壓互感器有三個繞組：一次繞組、二次繞組和剩余電壓繞組。三相雙繞組和三繞組電壓互感器的繞組，相當于三個單相雙繞組和三繞組電壓互感器的繞組

JDZX11-20電壓互感器生產工藝

包 扎：互感器專用鐵芯經檢驗合格后，用互感器專用絕緣材料包扎好，這一過程有廢絕緣材料產生。

二次線圈繞制：繞制車間根據車間操作工藝單提供的參數，用互感器制造專用設備繞制好互感器的二次線圈。

二次線圈檢測：繞制好的互感器二次線圈必須經過互感器專用檢測設備檢驗，負荷國家標準后流入下一道工序。

一次線圈繞制：合格后的互感器二次線圈根據工藝操作單要求，繞制好互感器一次線圈，經繞制車間包扎制作成互感器半成品。經互感器專用檢測設備復檢合格后流入下一工序。

裝 模：合格后的互感器半成品送入下一工序后，按半成品流程卡上的型號規格選擇互感器模具，江湖干半成品工藝要求裝入模具內。

真 空 澆 注：裝入模具內的互感器半成品加熱干　脫 模：電加熱烘箱內的環氧混合料(環氧樹脂和硅微粉)，在模具內經過加熱固化成形后，將模具從烘箱內取出，打開模具，取出互感器產品。

去 毛 刺：脫模后的互感器經去毛刺達到生產要求后送下一工序。這一過程有環氧混合物產生。

試 驗：互感器出廠前，需用互感器專用設備對每臺互感器進行出廠例行試驗，符合國家標準的，經實驗員加蓋公章準予出廠。燥達到工藝要求后，送入互感器專用環氧真空澆注設備內，將配置好的環氧混合材料采用真空澆注的方式注入模具內，進行真空脫氣處理，達到工藝要求的真空度后，破空取出模具送入電加熱烘箱加熱固化。
