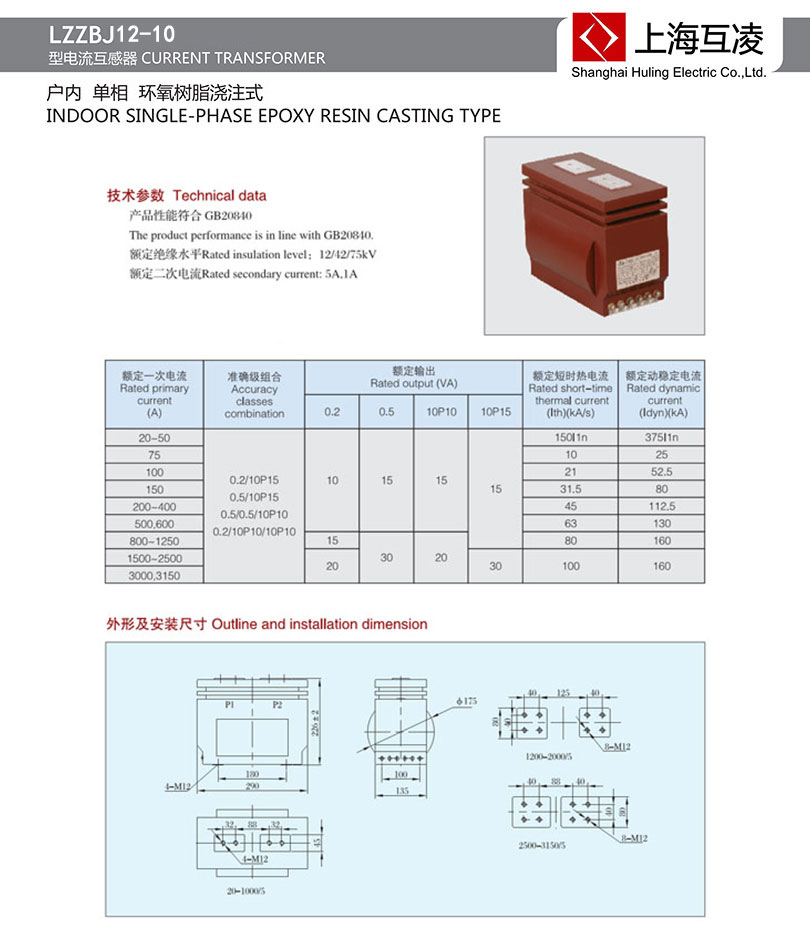

LZZBJ12-10B電流互感器選型手冊

LZZBJ12-10B電流互感器作用

LZZBJ12－10B型電流互感器供額定頻率50—60HZ，額定電壓10KV及以下戶內裝置的電力系統中，作計量和監控保護用。結構特點:本產品為支柱式結構，采用環氧樹脂全封閉澆注成型，具有精度高、局部放電量低、體積小、重量輕、動熱穩定倍數大、耐潮濕及污穢、全工況、免維護等特點。

LZZBJ12-10B電流互感器變比

LZZBJ12-10B電流互感器原理

是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

LZZBJ12-10B電流互感器變比

應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。

LZZBJ12-10B電流互感器接線

電流互感器的接線方式按其所接負載的運行要求確定。最常用的接線方式為單相、三相星形和不完全星形三種。
