JDZW-35電壓互感器型號
JDZW-35電壓互感器簡介
JDZW-35電壓互感器為戶外環氧樹脂真空澆注全封閉式結構式互感器,適用于額定頻率50HZ,額定電壓35KV及以下戶外裝置的電力系統中,作電壓、電能測量和繼電保護使用。本型號電壓互感器采用具有耐電弧、耐紫外線、耐老化的戶外專用環氧樹脂真空澆注而成,全封閉支柱式結構耐污染、耐潮濕。
當互感器的額定電壓下勵磁時,能承受1S外部短路而無損傷。
本型電壓互感器采用全封閉澆注絕緣,耐污染及潮濕,適宜熱帶地區使用,由于尺寸小,重量輕,適宜于任何位置、任意方向安裝。互感器不需要特別維護,只需要定期清理表面污物。
二次出線端子處安裝接線端子盒,其正面和兩側面各有一個出線孔,有三個方向可引出二次接線,安全可靠。

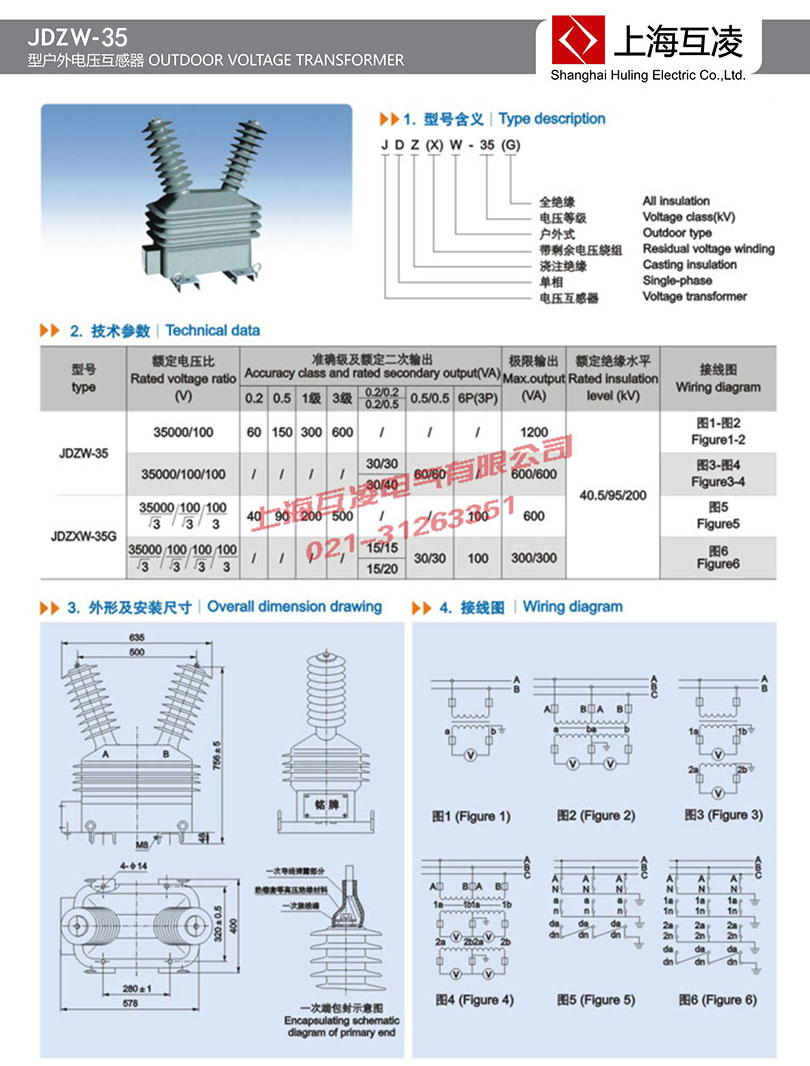

JDZW-35電壓互感器參數變比
產品符合標準GB1207-2006和EC186之規定。
| 型號 | 額定電壓比(kV) | 準確級及額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(kV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P(3P) | ||||
| 0.2/0.5 | ||||||||||
| JDZW-35 | 35000/100 | 60 | 150 | 300 | 600 | / | / | / | 1200 | 40.5/95/200 |
| 35000/100/100 | / | / | / | / | 30/30 | 60/60 | / | 600/600 | ||
| 30/40 | ||||||||||
JDZW-35電壓互感器銘牌標志
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;
第三個字母:Z——澆注;
第四個字母:數字——電壓等級(KV)。
JDZW-35表示戶外單相干式電壓互感器,額定電壓10KV。
額定一次電壓,作為互感器性能基準的一次電壓值。
額定二次電壓,作為互感器性能基準的二次電壓值。額定變比,額定一次電壓與額定二次電壓之比。
準確級,由互感器系統定的等級,其誤差在規定使用條件下應在規定的限值之內負荷,二次回路的阻抗,通常以視在功率(VA)表示。額定負荷,確定互感器準確級可依據的負荷值。
JDZW-35電壓互感器注意事項
1.JDZW-35電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如,測極性、連接組別、搖絕緣、核相序等
2.電壓互感器的接線應保證其正確性,一次繞組和被測電路并聯,二次繞組應和所接的測量?jī)x表、繼電保護裝置或自動裝置的電壓線圈并聯,同時要注意極性的正確性。
3.接在電壓互感器二次側負荷的容量應合適,接在電壓互感器二次側的負荷不應超過其額定容量,否則,會使互感器的誤差增大,難以達到測量的正確性。
4.電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小,若二次回路短路時,會出現很大的電流,將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下,一次側也應裝設熔斷器 以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。
5.為了確保人在接觸測量?jī)x表和繼電器時的安全,電壓互感器二次繞組必須有一點接地。因?yàn)榻拥睾?,?dāng)一次和二次繞組間的絕緣損壞時,可以防止儀表和繼電器出現高電壓危及人身安全。
6、JDZW-35電壓互感器絕對不容許短路。
電壓互感器運輸及安裝需求
1、運輸過程中主體、表箱不得翻轉傾斜,并要采取防震措施。起吊時必須勾住箱體上的4個吊環,水平起吊。
2、在投入運行前應檢查互感器,核對操作元件的額定電壓與實際情況是否相符。
3、產品的存放應選擇干燥、通風、防潮、防震、防有害氣體侵襲的室內。長期存放應定期檢查環境是否符合要求,各部件是否完整。
訂貨須知
訂貨時應詳細說明產品的型號、名稱、數量、等級、操作場所及交貨日期。隨機文件
1、產品合格證一份;
2、使用說明書一份;
3、裝箱單一份;
4、出廠檢驗報告一份。
