JDZX9-10G電壓互感器簡介
JDZX9-10G電壓互感器為環氧樹脂全封閉式澆注絕緣戶內型產品,適用于各種高壓開關柜中,額定頻率為50Hz、額定電壓為10kV(或6kV)及以下的電力系統中作電壓、電能測量及繼電保護用,本產品為單相雙線圈全封閉結構,采用環氧真空樹脂澆注成型,鐵芯采用優質冷軋硅鋼片繞成環形,一次和二次繞組均纏繞在鐵芯上,二次出線有接線護罩,護罩上有使用方便的出線槽。產品耐污穢、耐潮濕性能良好。

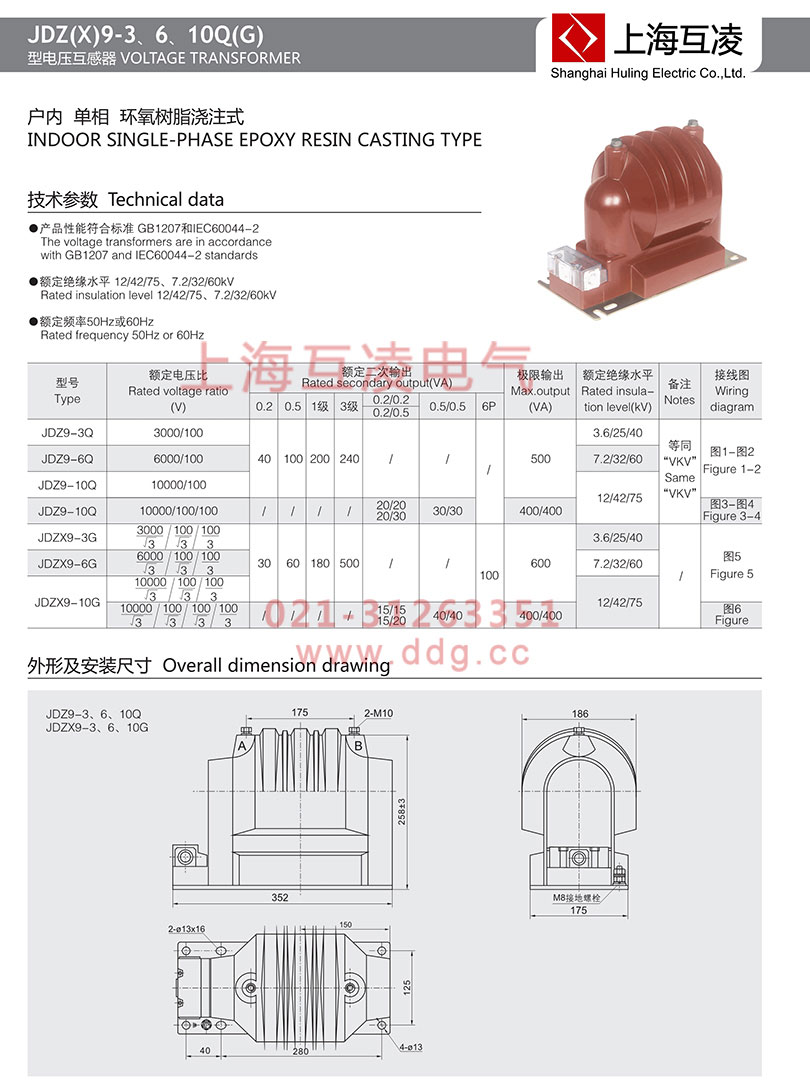

JDZX9-10G電壓互感器技術參數
1. 局部放電水平符合GB1207-1997《電壓互感器》標準
2. 產品表面爬電距離滿足Ⅱ級污穢等級
3. 負載的功率因數 :COSφ=0.8 (滯后)
4. 其他技術參數見表
JDZX9-10G電壓互感器變比
| 型號 | 額定電壓比(V) | 額定二次輸出(VA) | 極限輸出(VA) | 額定絕緣水平(KV) | ||||||
| 0.2 | 0.5 | 1級 | 3級 | 0.2/0.2 | 0.5/0.5 | 6P | ||||
| 0.2/0.5 | ||||||||||
| JDZX9-10G | 10000√3/100√3/100/3 | 30 | 60 | 180 | 500 | / | / | 100 | 600 | 12/42/75 |
| 10000√3/100√3/100√3/100/3 | / | / | / | / | 15/15;15/20 | 45/45 | 300/300 | |||

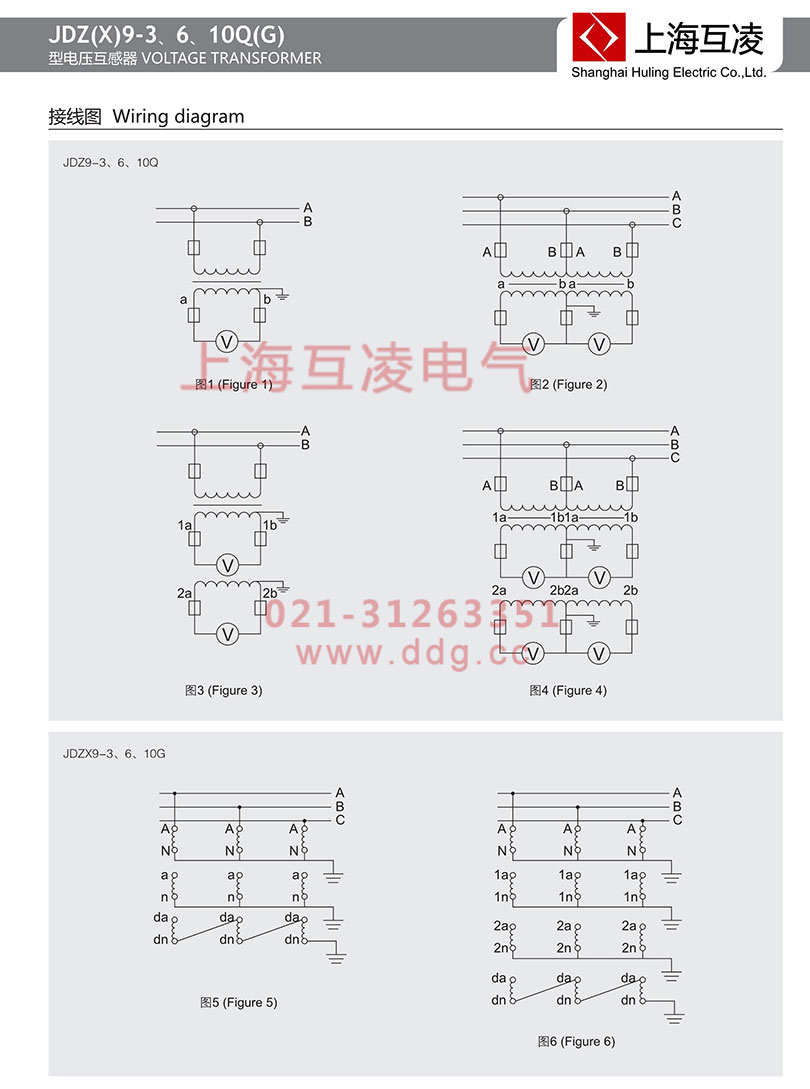

JDZX9-10G電壓互感器選型
JDZX9-10G電壓互感器結構特點
本型電壓互感器為全封閉產品。一、二次繞組和鐵芯均澆注在環氧樹脂內,絕緣性能優良,耐潮濕。除JDZX9-3,6,10G為半絕緣結構外,其余均為全絕緣結構。
JDZX9-10G電壓互感器作用
電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限,測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像,都是用來變換線路上的電壓。
JDZX9-10G電壓互感器符號
電壓互感器型號由以下幾部分組成,各部分字母,符號表示內容:
第一個字母:J——電壓互感器;
第二個字母:D——單相;S——三相;
第三個字母:J——油浸;Z——澆注;
第四個字母:數字——電壓等級(KV)。
例如:JDZX9-10G表示單相澆注式電壓互感器,額定電壓10KV。
* 我們盡可能幫您完成所有的要求,包括產品設計,非標產品和OEM等。
