JSZW-10A電壓互感器概述

JSZW-10A電壓互感器為三相、戶內、干式產品，JSZW3-10為Yo/Yo/連接JSZW3-10F為Yo/Yo/Yo/[連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控 和繼電保護用。

JSZW-10A電壓互感器技術參數

1. 產品標準：GB1207-1997《電壓互感器》；

2. 產品表面爬電比距滿足Ⅱ級污穢等級；

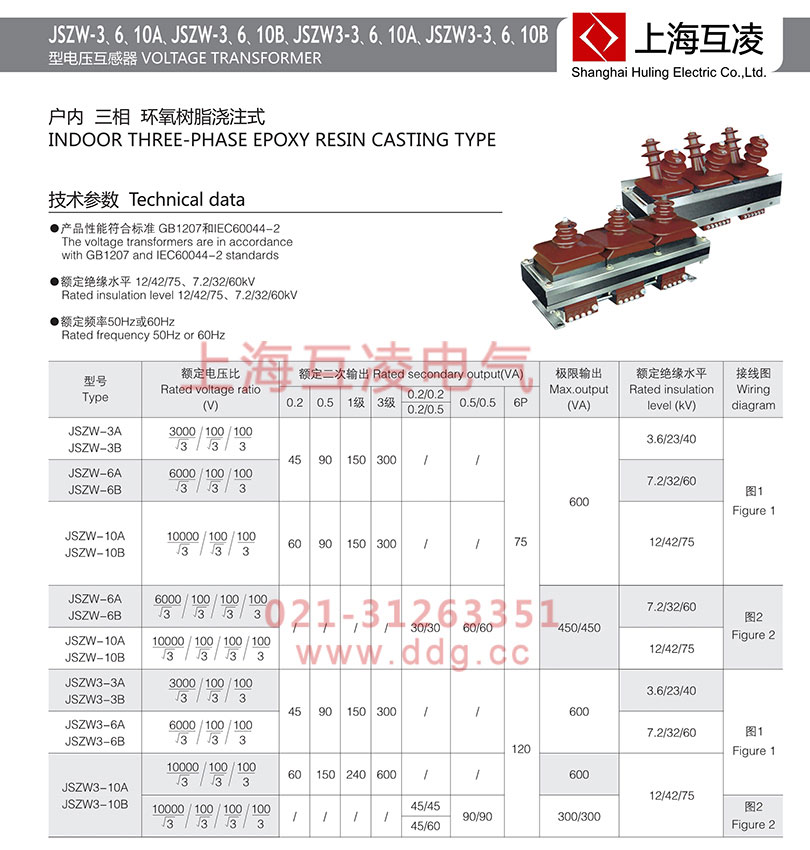

3. 技術參數表：

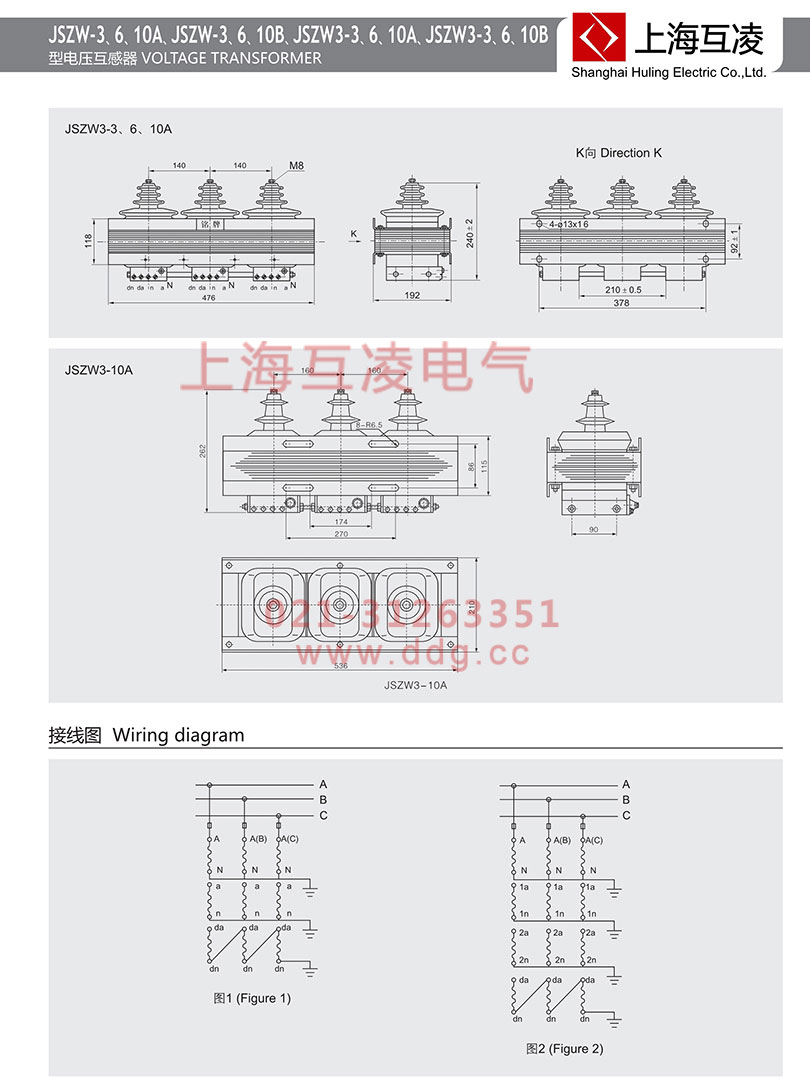

JSZW-10A電壓互感器選型

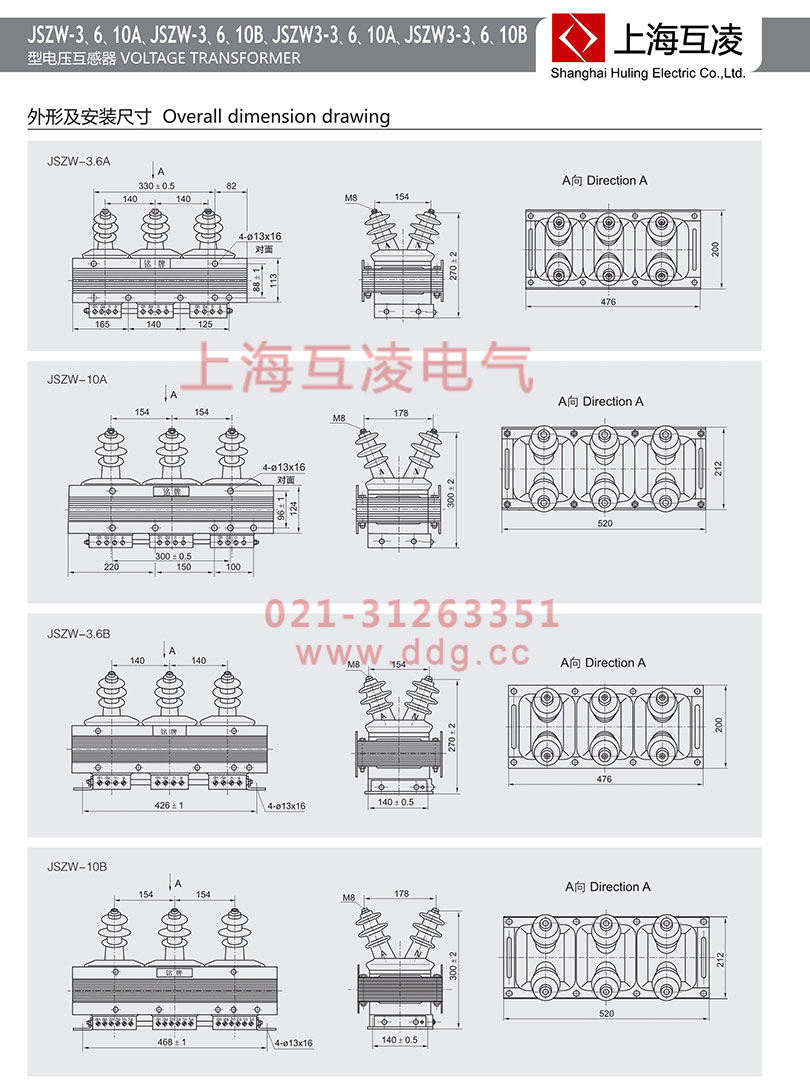

JSZW-10A電壓互感器結構

該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV，導磁材料采用高導磁硅鋼片，經退火處理。JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。JSZW3-10F型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。

JSZW-10A電壓互感器工作原理

電壓互感器正常運行時，電力系統的三相電壓對稱，第三線圈上的三相感應電動勢之和為零。一旦發生單相接地時，中性點出現位移，開口三角的端子間就會出現零序電壓使繼電器動作，從而對電力系統起保護作用。

線圈出現零序電壓則相應的鐵心中就會出現零序磁通。為此，這種三相電壓互感器采用旁軛式鐵心（10KV及以下時）或采用三臺單相電壓互感器。對于這種互感器，第三線圈的準確度要求不高，但要求有一定的過勵磁特性（即當原邊電壓增加時，鐵心中的磁通密度也增加相應倍數而不會損壞）。

線路上為什么需要變換電壓呢？這是因?yàn)楦鶕?jù)發電、輸電和用電的不同情況，線路上的電壓大小不一，而且相差懸殊，有的是低壓220V和380V，有的是高壓幾萬伏甚至幾十萬伏。要直接測量這些低壓和高壓電壓，就需要根據線路電壓的大小，制作相應的低壓和高壓的電壓表和其他儀表和繼電器。這樣不僅會給儀表制作帶來很大困難，而且更主要的是，要直接制作高壓儀表，直接在高壓線路上測量電壓，那是不可能的，而且也是絕對不允許的。
