JLSZY-35高壓計量箱接線圖

JLSZY-35組合互感器概述

本型電壓、電流組合互感器（又稱電能計量箱）系供交流50Hz、額定電壓35kV三相電力線路中作有功、無功電能計量。適用于農村戶外變電站。也可用于工業企業小型變、配電所。本產品可取代JLS-35型油浸式電能計量箱。

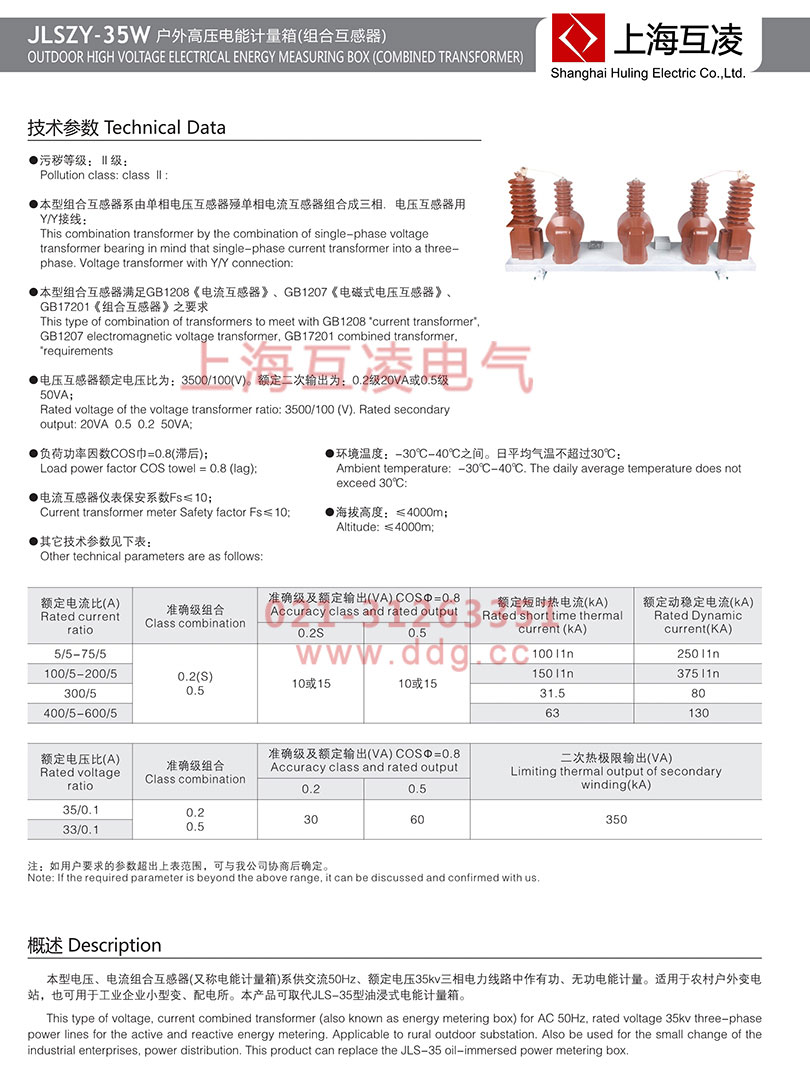

JLSZY-35高壓計量箱技術參數

1、污穢等級：II級；

2、本型組合互感器由單相電壓互感器和單相電流互感器組合成三相，電壓互感器用V/V-12接線；

3、本型高壓計量箱滿足GB1208《電流互感器》、GB1207《電磁式電壓互感器》、GB17201《組合互感器》之要求；

4、電壓互感器額定電壓比為：35000/100(V)。額定二次輸出為：0.2級20VA或0.5級50VA；

5、負荷功率因素COSΦ=0.8(滯后)；

6、環境溫度：-30℃-40℃之間。日平均氣溫不超過30℃；

7、電流互感器儀表保安系數Fs≤10；

8、海拔高度：≤4000m；

9、其它技術參數見下表：

注：如用戶要求的參數超出上表范圍，可與我公司協商后確定。

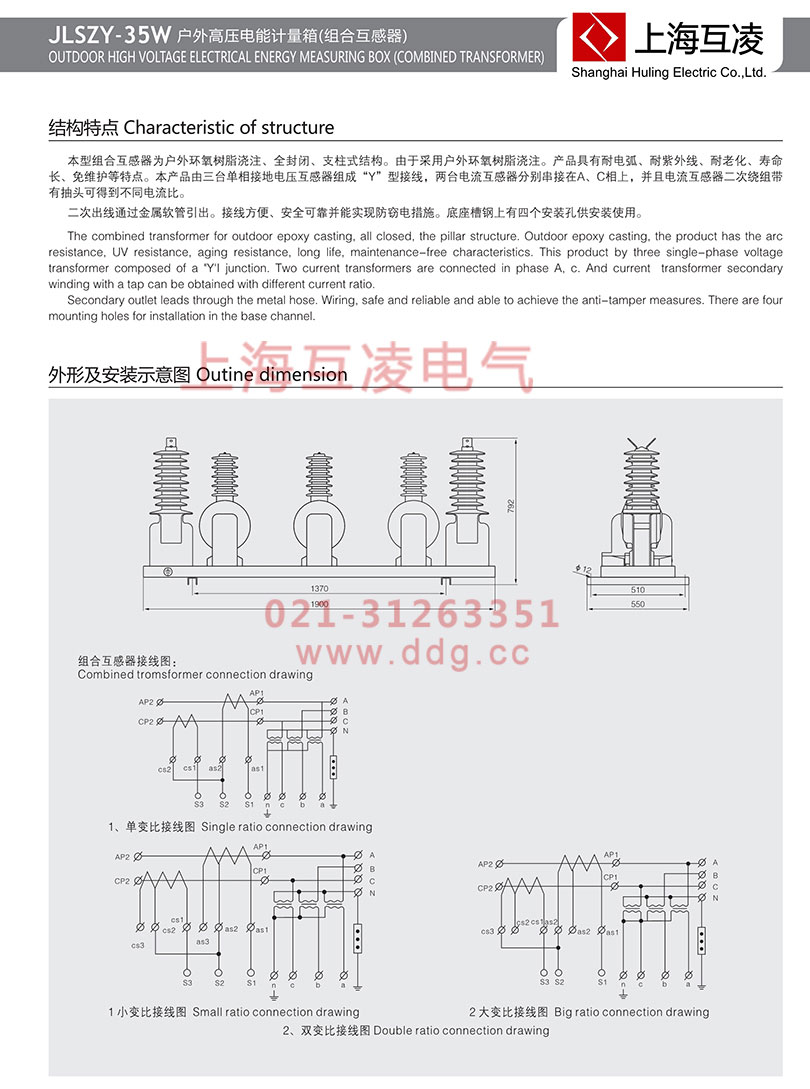

JLSZY-35組合互感器結構特點

本型組合互感器為戶外環氧樹脂澆注、全封閉、支柱式結構。由于采用戶外環氧樹脂澆注。產品具有耐電弧、耐紫外線、耐老化、壽命長、免維護等特點。本產品由兩臺單相全絕緣電壓互感器組成”V”形接線，兩臺電流互感器分別串接在A、C相上，并且電流互感器二次繞組帶有抽頭可得到不同電流比。二次出線通過金屬軟管引出，接線方便，安裝可靠并能實現防竊電措施。底座槽鋼上有四個安裝孔供安裝使用。

JLSZY-35高壓計量箱作用

本產品是直接測量高壓線路中有功和無功電能的計量設備。適用于額定頻率50、60赫茲的三相交流：35KV、10KV、6KV、3KV系統網絡上。具有精度高、重量輕、寬負荷、安裝方便和防竊電等優點，且干式環氧樹脂澆注型的計量箱具有無油化特點。深受廣大供電部門歡迎。 三相三線計量箱由二只單相電壓和電流互感器組成，三相四線計量箱由三只單相電壓和電流互感器組成。一二次出線均用瓷套管裝在面板上，外側表面配裝電度表供計量使用。 供電壓、電流和電能測量及繼電保護用，適用于城網、農網戶外變電站，也可用于工業企業各種變壓器配電所等。組合互感器配上有功、無功電度表稱為高壓電力計量箱。本產品可取代油浸式組合互感器。電壓互感器由戶內環氧樹脂澆注結構，鐵芯為外露式，用優質冷軋又紅又取向硅鋼片疊裝而成，在中心柱上裝置一次及二次線圈。電流互感器也由戶內環氧樹脂澆注結構，鐵芯為封閉式，用優質冷軋取向硅鋼片卷制而成的。二個電壓互感器（PT）、二個電流互感器（CT）通過組合裝在一個封閉的鐵箱內，形成一體。
