JDZ2-1電壓互感器簡介

本型號電壓互感器類屬于低壓?jiǎn)蜗嚯妷夯ジ衅?，干式電壓互感器，在戶?nèi)電壓互感器，適用于額定頻率為50Hz或60Hz、額定電壓為1KV及以下的電力系統中，作電能、電壓的測量和繼電保護用。類似一個加了鐵芯的變壓器。

JDZ2-1電壓互感器結構特點

低壓電壓互感器型號不多用環氧樹脂澆注式的型號更是少之又少，這款JDZ2-1電壓互感器就是少數不多種的一款，產品為澆注式絕緣結構，鐵心為疊片式，心柱上套裝一、二次繞組，一次繞組與二次繞組為同心式，繞在同一個骨架上，整個線圈外部用樹脂澆注成形，二次繞組的引線通過澆注體上的兩個嵌裝螺母引出為a.x，一次繞組的引線通過澆注體上的兩個高壓接線端子引出為A.X。

JDZ2-1電壓互感器變比參數

變比參數一次二次都可以定做，二次側電壓可以做成100v或者100/√3v

1、產品標準：GB1207-1997《電壓互感器》；

2、負載功率因數：COS&=0.8 (滯后)；

3、本型互感器亦可于濕熱帶地區；

4、互感器承受工頻耐壓試驗：一次線圈對二次線圈及地為 3kV，一次線圈對地為3kV，持續時間1 min，無擊穿或閃絡現象。

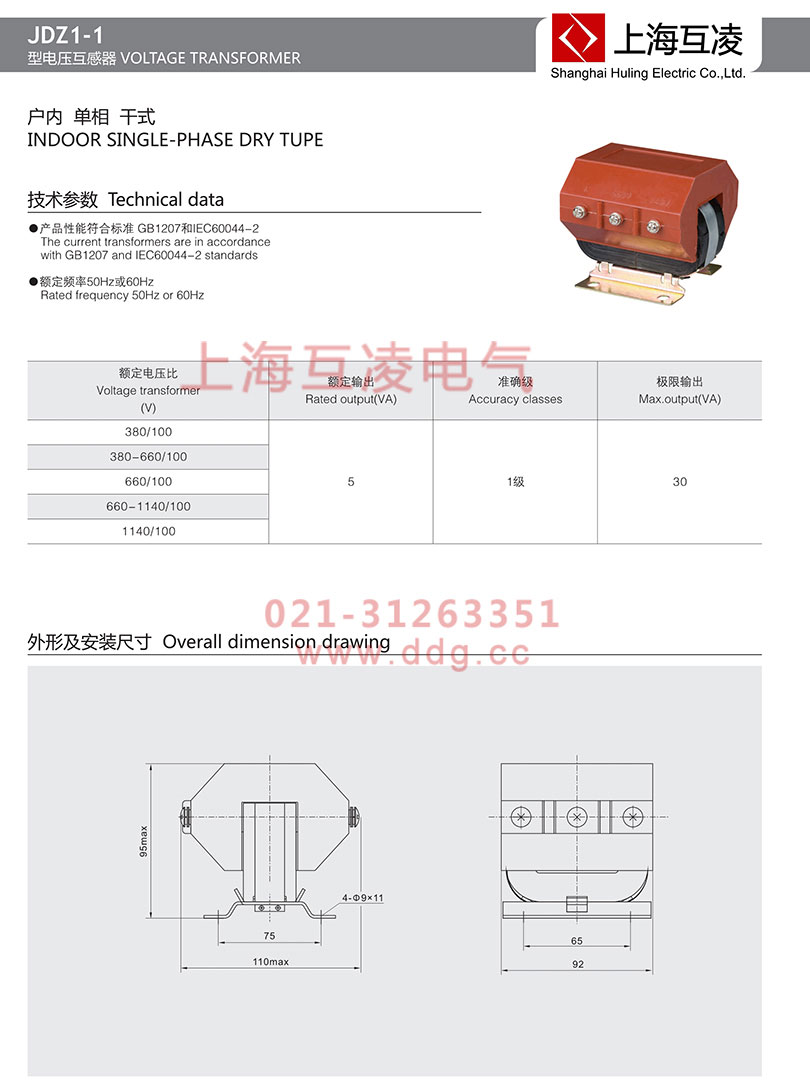

JDZ2-1電壓互感器型號

JDZ2-1電壓互感器結構特點

電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。

JDZ2-1電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。
