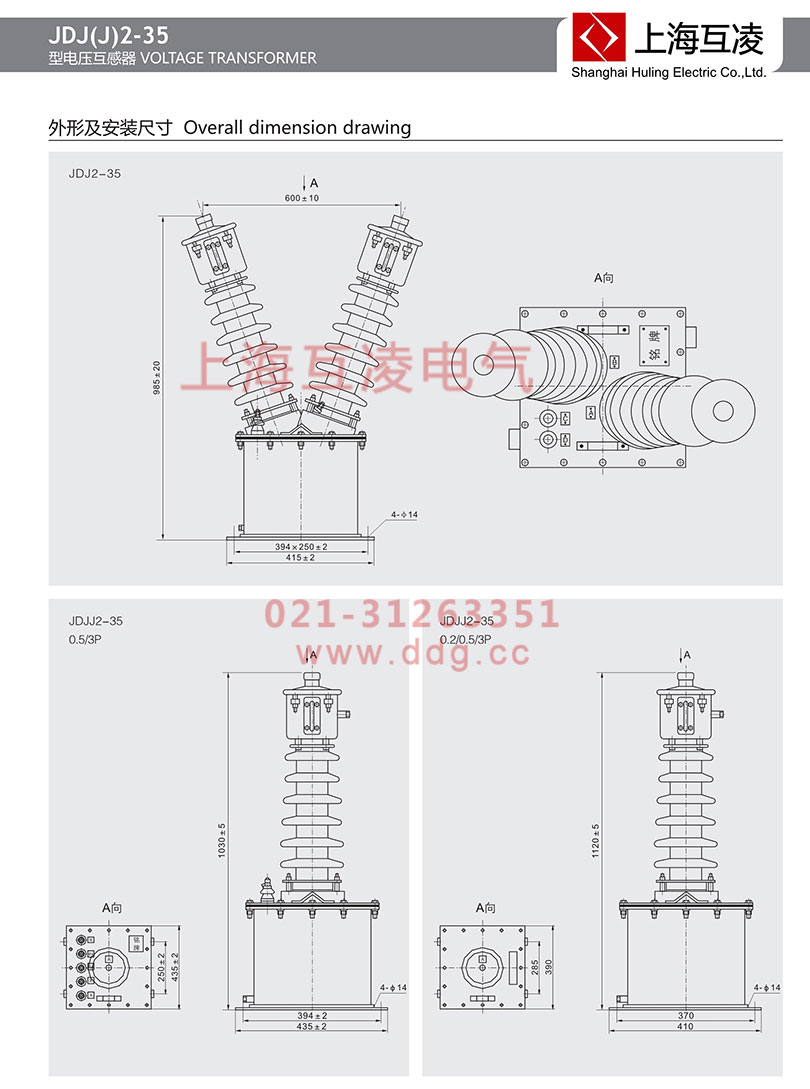

JDJ2-35電壓互感器結構特點

JDJ2-35電壓互感器電壓互感器由一、二次繞組和鐵芯組成的器身置于儲油柜內，一次繞組的兩個高壓出線通過作為互感器外絕緣的高壓瓷套內部引到頂部的儲油柜上。儲油柜內裝有膨脹器。

二次繞組出線接到二次出線盒內。

鐵心由條形硅鋼片疊成，為三柱芯式，器身用鐵夾固定在箱蓋上，在箱蓋上裝有一次及二次套管等，油箱用鋼板焊成，油箱壁下部裝有接地螺栓及放油塞，箱底有四個安裝孔。

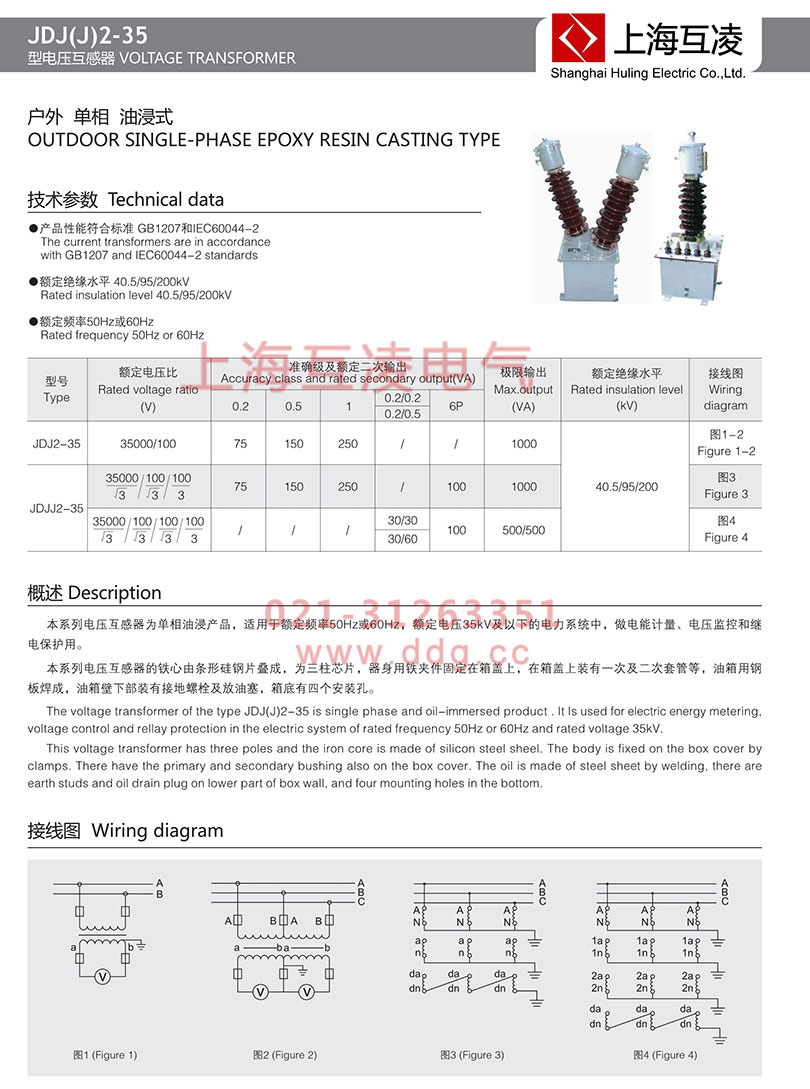

JDJ2-35電壓互感器變比參數

▲產品符合標準GB1208-1997和IEC186之規定

▲額定電壓比、準確級組合、額定二次輸出、極限輸出、額定絕緣水平見下表

JDJ2-35電壓互感器型號

JDJ2-35電壓互感器簡介

該電壓互感器為單相戶外油浸式產品，適用于額定頻率50Hz或60Hz、額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。

安裝場所：戶外

環境溫度-25-40范圍內，空氣濕度不大于85%

海拔：海拔2500米以下使用

安裝場所沒有腐蝕性的氣體

JDJ2-35電壓互感器注意事項

1.互感器的呼吸孔的塞子帶有墊片時，在帶電前應將墊片取下。

2.各連接處的接觸面應除去氧化層，并涂以導電膏或電力復合脂

3.在具有均壓環的互感器中，均壓環應裝置牢固、水平，且方向正確

4.JDJ2-35禁止二次短路回路

JDJ2-35電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

JDJ2-35電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
