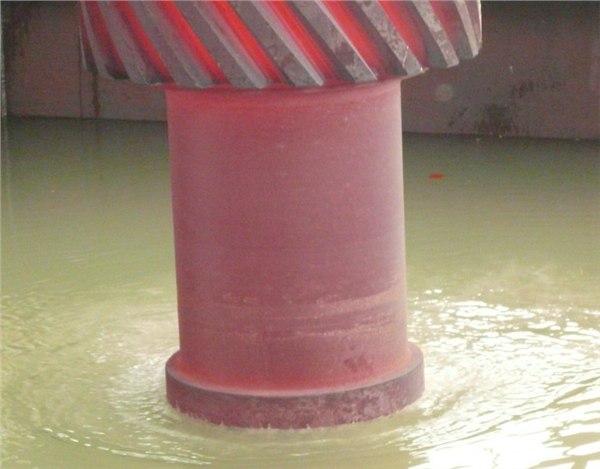

表面淬火回火熱處理通常用感應加熱或火焰加熱的方式進行。主要技術參數是表面硬度、局部硬度和有硬化層深度。硬度檢測可采用維氏硬度計，也可采用洛氏或表面洛氏硬度計。試驗力(標尺)的選擇與有硬化層深度和工件表面硬度有關。這里涉及到三種硬度計。

　　、維氏硬度計是測試熱處理工件表面硬度的重要手段，它可選用0.5～100kg的試驗力，測試薄至0.05mm厚的表面硬化層，它的精度是的，可分辨出熱處理工件表面硬度的微小差別。另外，有硬化層深度也要由維氏硬度計來檢測，所以，對于進行表面熱處理加工或大量使用表面熱處理工件的單位，配備臺維氏硬度計是有必要的。

　　二、表面洛氏硬度計也是十分適于測試表面淬火工件硬度的，表面洛氏硬度計有三種標尺可以選擇。可以測試有硬化深度超過0.1mm的各種表面硬化工件。盡管表面洛氏硬度計的精度沒有維氏硬度計高，但是作為熱處理工廠質量治理和合格檢查的檢測手段，已經能夠知足要求。況且它還具有操縱簡樸、使用利便、價格較低，丈量迅速、可直接讀取硬度值等點，利用表面洛氏硬度計可對成批的表面熱處理工件進行快速無損的逐件檢測。這點對于金屬加工和機械制造工廠具有重要意義。
　　三、當表面熱處理硬化層較厚時，也可采用洛氏硬度計。當熱處理硬化層厚度在0.4～0.8mm時，可采用HRA標尺，當硬化層厚度超過0.8mm時，可采用HRC標尺。
　　維氏、洛氏和表面洛氏三種硬度值可以利便地進行相互換算，轉換成尺度、圖紙或用戶需要的硬度值。相應的換算表在際尺度ISO、美尺度ASTM和中尺度GB/T中都已給出。
