一、金潤寶類油聚合物水基淬火介質介紹
近年來，洛陽金潤寶科技公司在類油聚合物水溶液淬火介質和聚合物水溶液介質兩方面進行了開創性研究（以三個利為代表）， 形成了ZFQ-A 型，ZFQ-BI 型及 ZFQ-BII 型三個系列。前兩個為類油型，后個 PAG 型，金潤寶 ZFQ 系列聚合物淬火介質 大冷卻速度和在 300℃冷卻速度及從 300℃到 200℃冷卻時間譜系（部 分）。這三個型號淬火介質的 大冷卻速度是 15℃/s 至 151℃/s， 300℃冷卻速度是 6.4℃/s 至 47.4℃/s。基本上滿足了從各種高鉻鑄鐵（以 Cr28 為代表）到中碳中合金鋼和各種高碳高合金鋼淬火工藝的需求。其中，ZFQ-A 型有點（見表 12），它們的 大冷卻速度是 15℃/s 至 20℃/s，比快速淬火油的 114℃/s 和普通淬火油 的 83.5℃/s 要小很多。這是種超慢速類油聚合物淬火介質。在內是例！已成功地應用于高鉻耐磨鑄件的熱處理生產中。
表1
|
淬火介質
|
介質溫度(°C)
|
性溫度(°C)
|
性時間(S)
|
大冷卻所在溫度(°C)
|
大冷速（°C/S）
|
300°C時冷速（°C/S）
|
到600°C時間（S）
|
到400°C時間（S）
|
到300°C時間（S）
|
到200°C時間（S）
|
|
水
|
/
|
30
|
688
|
1.62
|
545
|
203
|
111.5
|
2.1
|
3.2
|
3.9
|
5.1
|
|
快速淬火油
|
/
|
30
|
733
|
4.2
|
626
|
114.3
|
16.4
|
5.5
|
8
|
11.4
|
27.3
|
|
普通淬火油
|
/
|
/
|
/
|
/
|
545
|
83.5
|
6.5
|
/
|
/
|
/
|
/
|
|
風冷
|
/
|
25
|
850
|
0.12
|
836
|
9.1
|
2.2
|
35
|
81.5
|
119.7
|
/
|
|
ZFQ-B I型水基淬火劑與水比例
|
1:4
|
38
|
590
|
16.2
|
512
|
66.6
|
7.2
|
15.8
|
19.7
|
25.5
|
48.9
|
|
1:5
|
37
|
612
|
13.24
|
538
|
77.6
|
7.2
|
13.5
|
16.7
|
22.7
|
45.2
|
|
1:6
|
30
|
721
|
6.18
|
609
|
90.1
|
9.9
|
7.8
|
10.6
|
15.3
|
34.8
|
|
1:7
|
30
|
643
|
11.48
|
553
|
78.3
|
9.6
|
12.3
|
15.2
|
19.8
|
39.2
|
|
1:8
|
31
|
762
|
3.42
|
626
|
106.5
|
10.3
|
5.2
|
7.8
|
12
|
31.4
|
|
1:9
|
30
|
755
|
4.08
|
605
|
108
|
10.8
|
5.8
|
8.3
|
12.8
|
31.9
|
|
1:10
|
30
|
765
|
3.52
|
616
|
106.5
|
27
|
5.3
|
7.5
|
9.8
|
23.1
|
|
1:11
|
30
|
638
|
11.42
|
538
|
83.5
|
14.1
|
11.9
|
14.7
|
18.2
|
34.6
|
|
1:12
|
29
|
729
|
5.73
|
586
|
105.6
|
16.4
|
7.2
|
9.6
|
12.8
|
27.5
|
表1 是 ZFQ-BI 類油聚合物淬火介質的冷卻性。與 ZFQ-A 型 的區別是 大冷卻速度比較快，即從 66.6℃/s 至 108℃/s，300℃ 冷速是 7.2℃/s 至 27℃/s。而普通淬火油和高速淬火油的 大冷速 為 83.5℃/s 至 114.3℃/s。300℃時冷數為 6.5℃/s 至 16.4℃/s。 由此可見，淬火油的 大冷速帶和 ZFQ-BI 型的是重疊的，同時兩者 300℃的冷速也是接近的。這就提供了類油聚合物介質代替淬火油的可能性。
從 2015 年 10 月開始，ZFQ-BI 型類油聚合物淬火介質（濃度 15%），已成功地用于選礦廠半自磨機合金鋼襯板上（材料 ZG45Cr2NiMo）代替了原來淬火油，完解決了淬火開裂難題。
二、金潤寶 ZFQ-BI 型類油聚合物水基淬火介質在 Cr12 和 Cr12MoV 鋼制冷作模具的應用

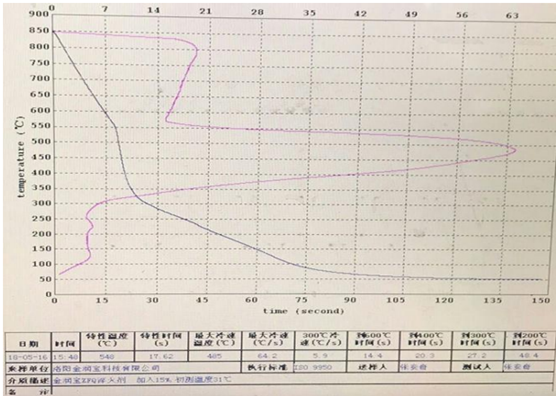

這里所指的冷作模具主要是指軋制焊接鋼管的軋輥，包括凸模和凹模。從今年春天開始，金潤寶公司與石家莊市凱福軋輥有限公司進行合作，進行類油聚合物水溶液淬火介質代替淬火油的生產性試驗，獲得成功。Cr12MoV 鋼制凸 模（ 大重量 400Kg），淬火介質應用在 980℃加熱淬火后，硬度達到 HRC60 以上，沒有發生開裂現象，現在已投入大批量生產。為了降低成本，減少介質的使用量，金潤寶公司技術人員沒有采用表1中 ZFQ-BI 型淬火介質 1:4 的配方，而是門為用戶量身定制的了與水配比為 15%的水溶液。其冷卻曲線如下圖：
1、 冷作模具的典型用鋼是 Cr12 型系列，應用廣泛的有 4 個鋼號，即 Cr12、 Cr12Mo、Cr12MoV 和 Cr12Mo1V1。其中 Cr12MoV 鋼在軋制焊接鋼管的模具上用 的 好，使用壽命長，性價比高。
2、金融寶公司開發的 ZFQ 系列聚合物水溶液淬火介質（ZFQ-A 型及 ZFQ-BI 型為類油型，ZFQ-BII 型為 PAG 型）的 大冷速是 15℃/s 至 151℃/s，300℃ 冷速是 6.4℃/s 至 47.4℃/s，基本上滿足了從各種高鉻鑄鐵（以 Cr28 為代表） 到各種中碳中合金鋼和高碳高合金鋼（以 Cr12MoV 鋼系列為代表）淬火工藝的 需要。
3、金潤寶 ZFQ-BI 型類油聚合物 15%水溶液（它的 大冷速是 64.2℃/s， 300℃冷速是 5.9℃/s，已成功地用于 Cr12MoV 鋼制焊接鋼管軋輥的淬火，代替 了淬火油，淬火后軋輥硬度大于 HRC60，沒有淬火裂紋。
4、金潤寶科技公司在聚合物水溶液淬火介質和類油聚合物水溶液淬火介質方面的開創性研究及其生產應用為當前“堅決打好污染防治攻堅戰”，在熱 處理行業代替污染嚴重的淬火油，提供了技術及產品支持。
